軟磁合金
材料介紹：金屬軟磁功能材料，主要應用于電聲器件、電機、傳感器、精密儀表、測量設備等功能零部件。
元素成分：
|
Model |
C |
Si |
Mn |
Cr |
Co |
Ni |
V |
Fe |
|
430L |
≤0.03 |
≤0.75 |
≤1 |
17±2 |
- |
≤0.6 |
- |
Bal. |
|
FeNi50 |
≤0.03 |
≤1 |
≤1 |
- |
- |
50±2 |
- |
Bal. |
|
FeCo50 |
≤0.03 |
≤0.3 |
≤1 |
≤0.2 |
50±2 |
≤0.5 |
- |
Bal. |
|
FeCo49V2 |
≤0.03 |
≤0.3 |
≤1 |
≤0.2 |
49±2 |
≤0.5 |
2±0.5 |
Bal. |
|
FeSi3 |
≤0.03 |
≤1 |
≤1 |
17±1 |
- |
- |
- |
Bal. |
物理性能：
|
性能 |
單位 |
430L |
FeNi50 |
FeCo50 |
FeCo49V2 |
FeSi3 |
|
密度 ρ |
g/cm3 |
>7.60 |
>7.80 |
>8.00 |
>7.80 |
>7.60 |
|
硬度 |
Hv |
130 |
105 |
210 |
200 |
210 |
|
抗拉強度 Rm |
MPa |
350 |
450 |
300 |
380 |
460 |
|
屈服強度 Rp0.2 |
MPa |
200 |
150 |
200 |
220 |
290 |
|
延伸率 A10 |
% |
20 |
32 |
2 |
3.5 |
28 |
|
矯頑力 Hc |
A/m |
180.0 |
12.0 |
80.0 |
125.0 |
35.0 |
|
剩磁 Br |
T |
0.50 |
0.99 |
1.09 |
1.25 |
1.20 |
|
飽和磁感應強度 Bs |
T |
1.31 |
1.40 |
2.27 |
1.99 |
1.60 |
|
磁導率 μmax |
|
1200 |
34000 |
6400 |
4800 |
45000 |

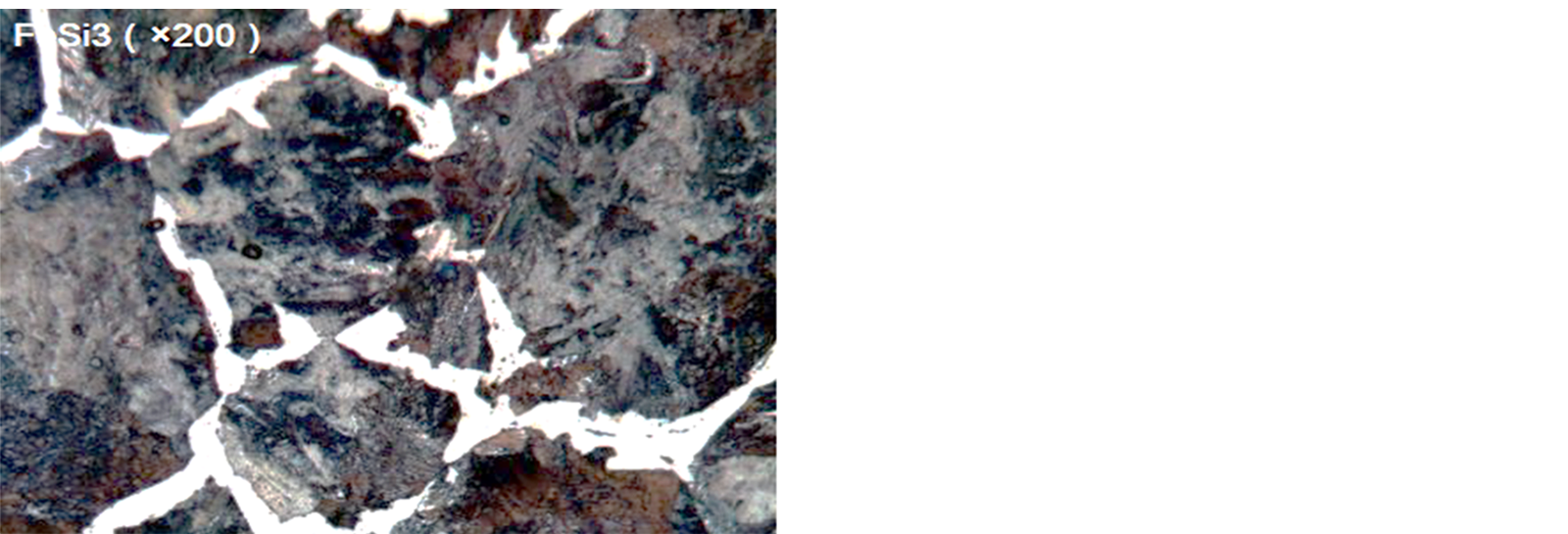

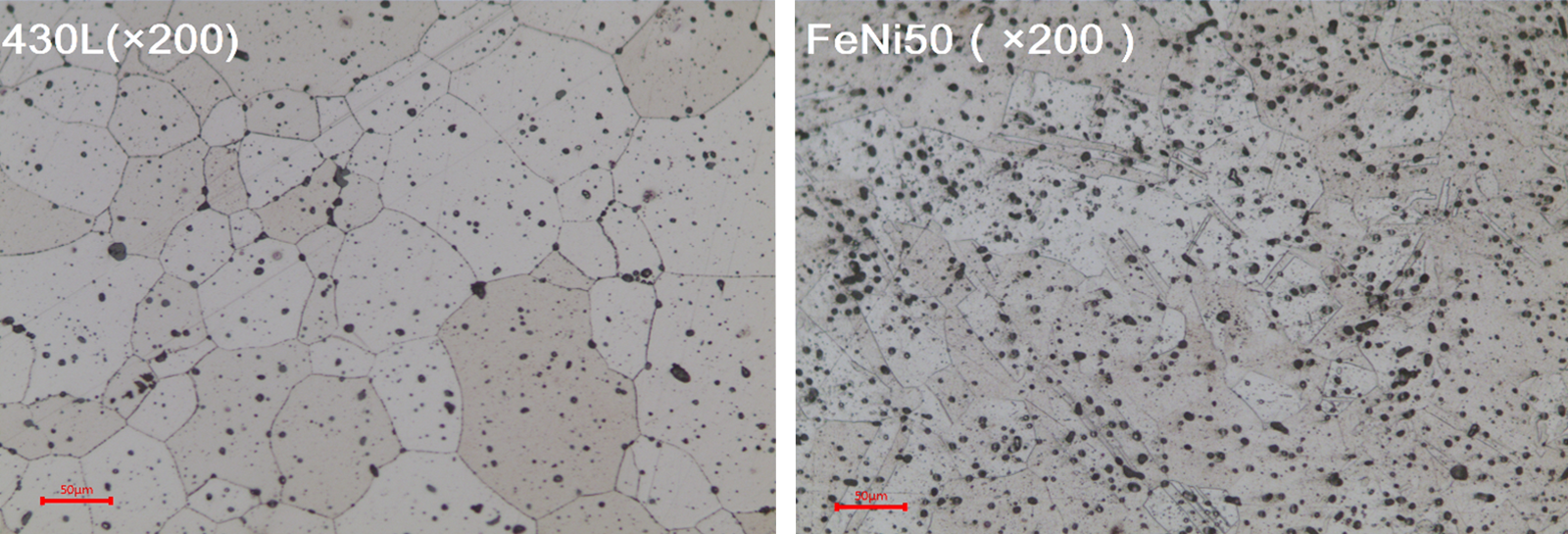

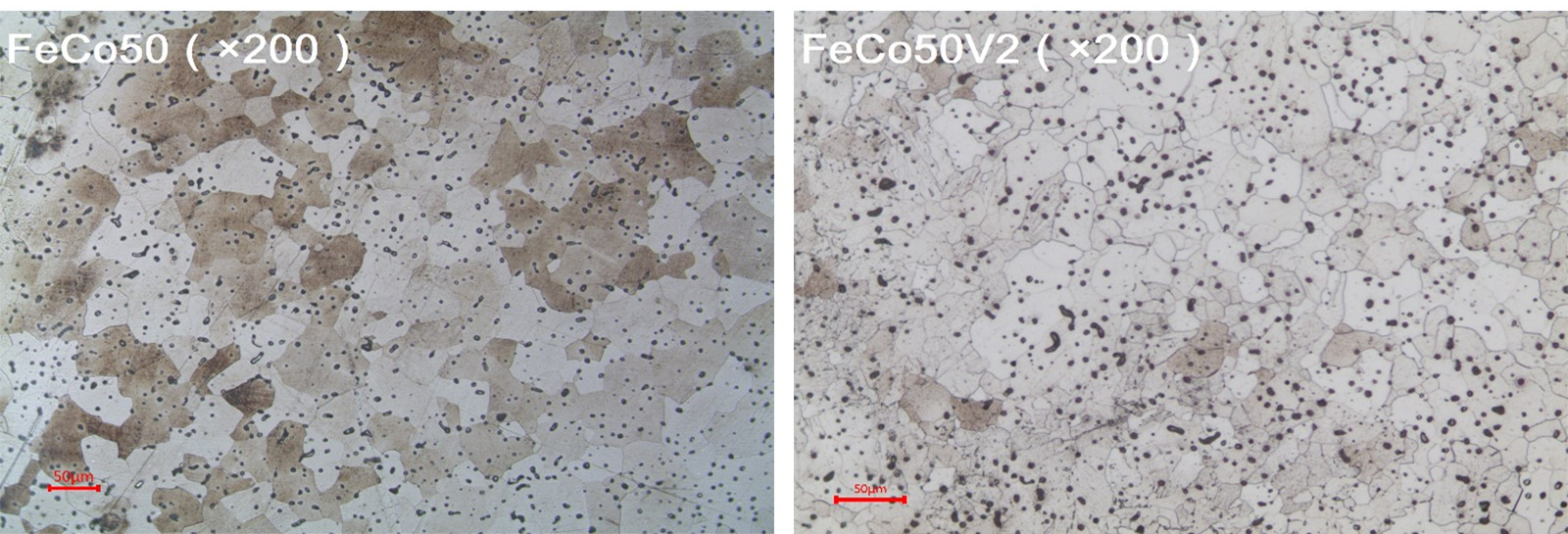

金相
軟磁材料特性對比
|
牌號 |
最大磁導率μmax |
飽和磁感應強度 Bs |
加工性能 |
成本 |
耐腐蝕 |
|
430L |
低 |
中 |
好 |
低 |
中 |
|
FeNi50 |
高 |
中 |
好 |
中 |
中 |
|
FeCo50 |
中 |
高 |
差 |
高 |
差 |
|
FeCo49V2 |
中 |
高 |
中 |
高 |
差 |
|
FeSi3 |
高 |
中 |
好 |
低 |
差 |

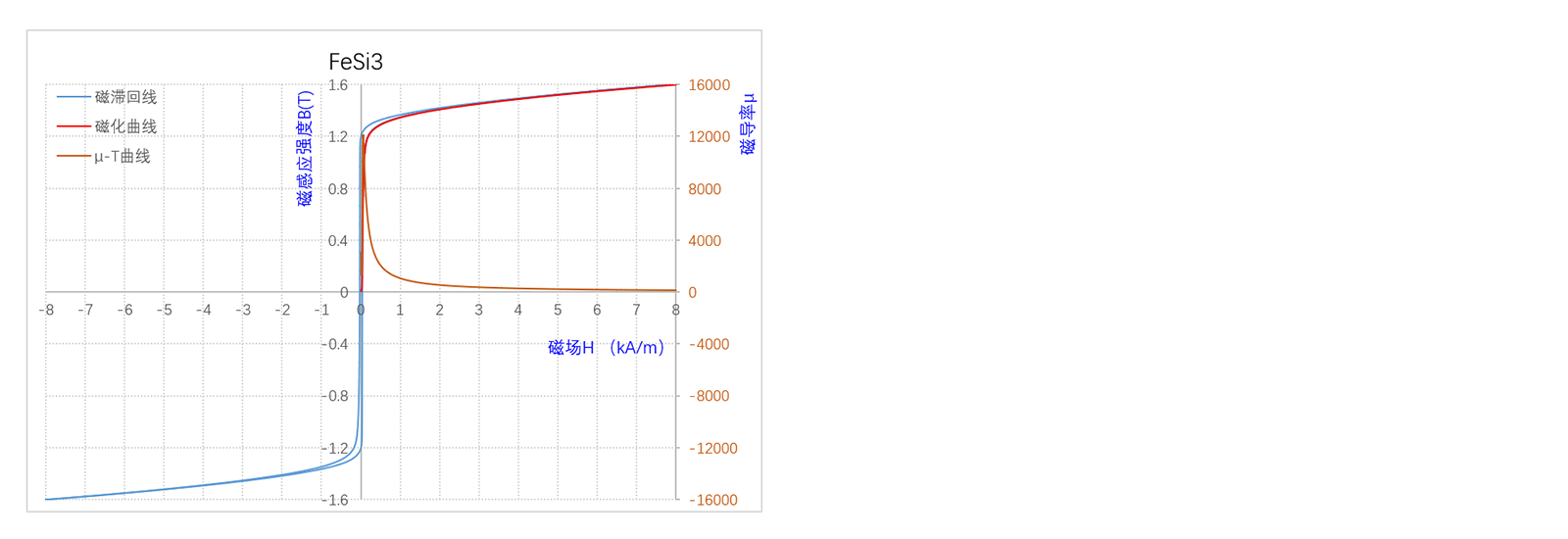

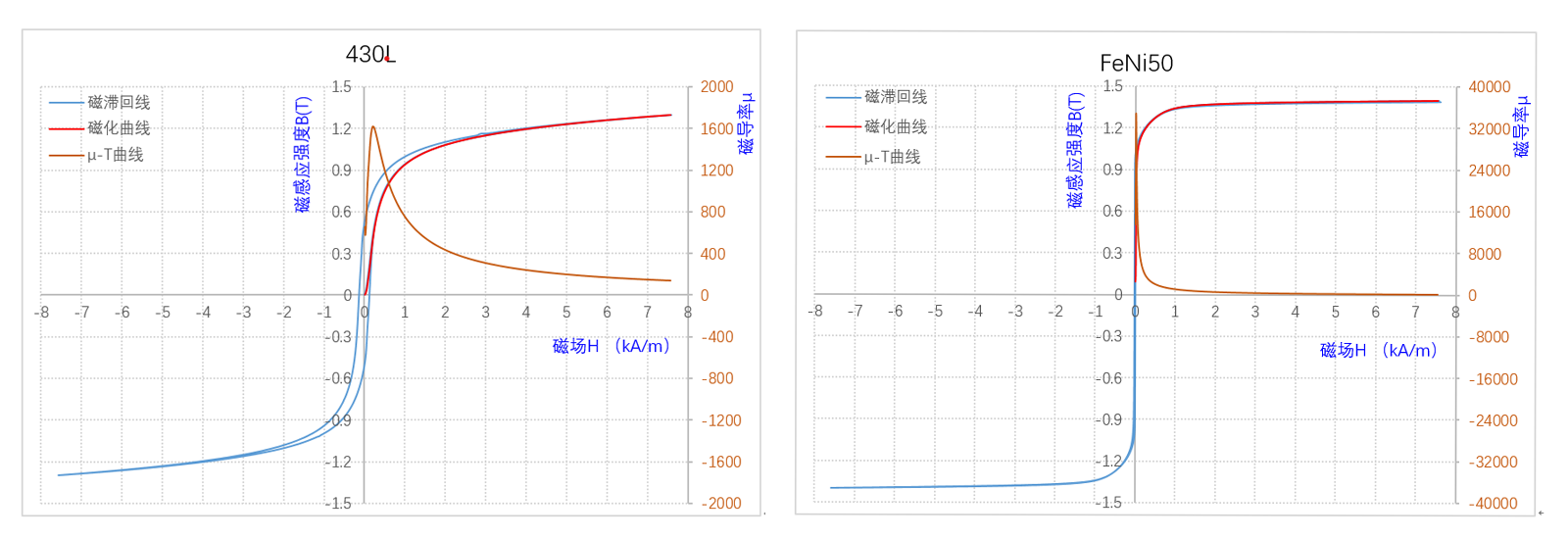

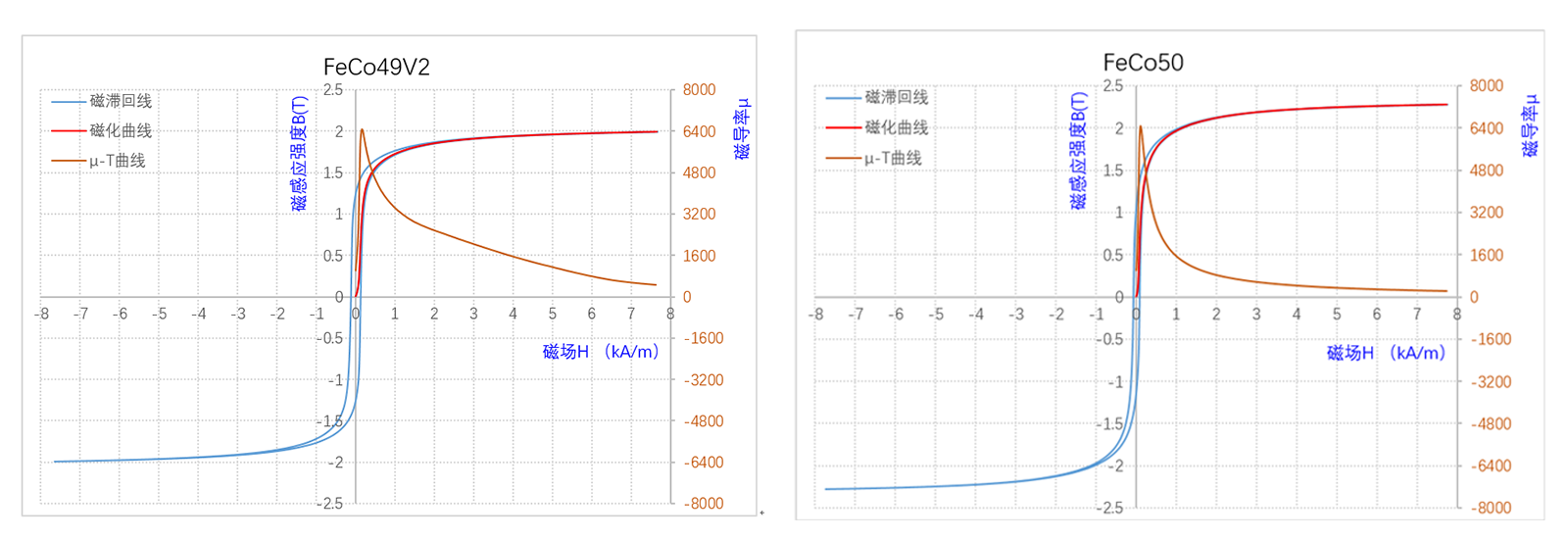

磁滯回線
